NETZWERKPLANUNG – Bei der Automatisierung müssen alle wissen was sie tun

Netzwerkplanung (Foto: Indu-Sol / RS MEDIA WORLD Archiv)
Netzwerkplanung – Keine Innenstadt würde auf die Idee kommen, für die LKW des örtlichen Paketzustellers nachträglich eigene Straßen parallel zum bestehenden Straßennetz zu bauen. Insbesondere dann nicht, wenn die vorhandenen Straßen nicht überlastet sind. In der Digitalisierung handhaben es aber viele Unternehmen so. Das verursacht unnötig hohe Kosten. (Foto: Indu-Sol / RS MEDIA WORLD Archiv)

Netzwerkplanung – Die Digitalisierung ist gerade bei der (Logistik-) Automatisierung seit Jahren in aller Munde. Denn auf Shopfloor-Ebene bringt sie gerade beim Condition Monitoring ( = Zustandsüberwachung) und der Optimierung von Prozessen zahlreiche Vorteile. Warum nutzt man diese aber nicht? Als Grund dafür werden oft die hohen Kosten bei der Umsetzung angeführt. Das ist jedoch meist nur die halbe Wahrheit. Eine differenzierte Betrachtung der Ausgaben, die heute bei Digitalisierungsprojekten anfallen, zeigt, dass durch schlechte Netzwerknutzung hohe Ausgaben entstehen. „Was also tun?“ – fragten wir von blogistic.net den thüringischen Netzwerkspezialisten René Heidl von Indu-Sol.

(Ein exklusiver Fachbeitrag von DI (FH) Nora Crocoll und DW (FH) Alex Homburg)

Die Schlagzeilen in der Fachpresse zu Digitalisierung schwanken zwischen: „Einfach digitalisieren“ und „Digitalisierung ist komplex“. Die einen sagen, in der SPS (= speicherprogrammierbare Steuerung) seien ohnehin alle relevanten Daten vorhanden. Die anderen meinen, es brauche eine eigene Industrial Information Technology (IIT) Netzwerkverbindung bis hin zum letzten Sensor der Anlage, um alle vorhandenen Informationen in maximaler Genauigkeit auslesen zu können. Wir von blogistic.net haben bei den Schmöllner (Thüringen) Netzwerkexperten von Indu-Sol nachgefragt und festgestellt: Sie gehen einen anderen Weg. Und zwar einen, bei dem mit Hilfe vorhandener Kommunikationsstrukturen alle Daten zugänglich gemacht werden können. Sie sagen, des „Pudels Kern“ liege dabei im Netzwerk. Nutzt man vorhandene Feldbusnetzwerke auf OT-Ebene richtig mit, können alle Daten aus einer Anlage gesammelt und zur Verfügung gestellt werden, ohne auf Shopfloor-Ebene zusätzlich teure IIT-Netzwerke zu installieren.

Bei der Netzwerkplanung die Kosten im Detail betrachten

Betrachten wir bei der Netzwerkplanung die Kosten für ein Digitalisierungsprojekt im Detail: Zuerst einmal benötigt man geeignete Sensoren und dann die passende Software zum Auswerten der Daten, die daraus gewonnen werden können. Die Kosten für einen Universal-Sensor, der Größen wie Schwingung, Temperatur, Luftfeuchtigkeit, Helligkeit und Schall in einem messen kann, liegen bei circa 400 Euro. Zehn solcher Sensoren kosten damit 4.000 Euro. Ihre Installation schlägt zusätzlich mit schätzungsweise 2.000 Euro zu Buche. Dazu kommt dann noch die nötige Software, welche jedoch nicht auf einem PC im direkten Umfeld der Sensoren installiert ist, sondern auf Rechnern in der IIT-Ebene. Bei einer Anlage dieser Größe kann man für die Anschaffung der Software ca. 5.000 Euro veranschlagen und weitere 5.000 Euro fürs Anpassen. Insgesamt kommen so circa 16.000 Euro für die Digitalisierung der Beispiel-Maschine zusammen, wenn man nur die Sensoren und die Software betrachtet. Kommt jedoch die Notwendigkeit einer zusätzlich zu verlegenden Netzwerkinfrastruktur hinzu, erhöhen sich die Kosten schnell um den Faktor drei (Bild 1).

Werbung

Netzwerkplanung legt offen – Es braucht mehr Daten als SPS liefern

Netzwerkplanung – R. Heidl (Foto: Indu-Sol / RS MEDIA WORLD Archiv)
Netzwerkplanung – R. Heidl: „Erfolgreich und bezahlbar wird Digitalisierung dann, wenn wir das Netzwerk aus der Ausschreibung eines Projekts herauslösen und an Experten vergeben. Dann lässt sich das OT-Netzwerk so planen, dass es auch als ‚letzter Meter‘ des IIT-Netzes fungieren kann.“ (Foto: Indu-Sol / RS MEDIA WORLD Archiv)

René Heidl, Geschäftsführer Technik & Entwicklung bei der Indu-Sol, berichtet uns aus langjähriger Praxiserfahrung, wenn er erläutert, warum immer wieder unnötige Zusatzleitungen verlegt werden und wie sich das vermeiden lässt: „In der SPS liegen vielleicht nur 20 Prozent der Prozessinformationen vor, weil viele der Daten, die z.B. ein Sensor ermittelt, für die Prozesssteuerung nicht relevant sind oder nur grob gerundet von der SPS verarbeitet werden“, so der thüringische Netzwerkspezialist. Im Klartext heißt das: Sollen beispielsweise Prozesse aus ökologischen oder ökonomischen Interessen effizienter gestaltet werden, braucht es mehr Daten als in der SPS vorhanden sind, bzw. Daten beispielsweise von Umweltsensoren, welche die SPS überhaupt nicht interessieren. „Um die relevanten Daten aus den Sensoren, Aktoren usw. auszulesen, müsste man also im Grunde nur das OT-Netzwerk mit dem IIT-Netzwerk verbinden. Dann könnte man den SCADA-Systemen alle relevanten Infos zugänglich machen“, resümiert R. Heidl gegenüber blogistic.net (Bild 3).“

Einfach nur Netzwerke verbinden ist zu einfach

Also doch ganz einfach? – Nicht wirklich, denn mit der Verbindung von OT- und IIT/IT-Netzwerken haben Betreiber von Anlagen in der Vergangenheit teilweise schlechte Erfahrungen gemacht, weiß man bei Indu-Sol. So gelangen über die Vernetzung immer wieder sporadische Störungen in die Anlagen-Kommunikation, deren Ursache schwer ausfindig zu machen ist. Daher wurde in den letzten Jahren in der Regel der Weg der Trennung gewählt und parallel zu den OT-Netzwerken zusätzliche Leitungen aus dem IIT-Netzwerk in die Anlage verlegt. So kann man beispielsweise für das Energiemanagment Sensordaten direkt auslesen und im SCADA-System (Supervisory Control and Data Acquisition) anzeigen. Die Installation dieses zusätzlichen Netzwerks und seine Wartung verursachen dem Anlagenbetreiber jedoch immense Kosten. „Die Kostentreiber bei Digitalisierungsprojekten ist also nicht die Sensorik oder die Software, sondern für viele überraschenderweise das Netzwerk“, so R. Heidl im Gespräch.

Netzwerkplanung – Braucht es ein paralleles IIT-Netzwerk?

Die entscheidende Frage an dieser Stelle lautet daher zurecht: Braucht es auf Shopfloor-Ebene parallel zum OT-Netzwerk wirklich ein zweites Netzwerk? R. Heidl und seine Kollegen meinen „Nein!“ Wenn dem aber so ist, wie die Netzwerkspezialisten aus dem Osten Deutschlands sagen, warum wird vielerorts trotzdem genau diese kostspielige Lösung zur Digitalisierung von Anlagen gewählt? E. Heidl erklärt: „Das Problem liegt in den verschiedenen Netzwerken und unterschiedlichen Kommunikationsprotokollen, die hier aufeinandertreffen. Ein TCP/IP-basiertes IIT-Netzwerk trifft auf Profinet in der OT-Ebene. TCP/IP arbeitet z.B. mit Broadcasts, mit denen wiederum die Profinet-Geräte nicht gut zurechtkommen.“ – Das ständige Broadcasten aus der IIT-Ebene stört also die Kommunikation auf der OT-Ebene. „Das Problem lässt sich jedoch technisch sehr einfach beheben, indem man eine Firewall zwischenschaltet“, behauptet R. Heidl.

Vorhandene Infrastruktur in die Netzwerkplanung einbeziehen

Er und sein Team müssen es wissen. Die Schmöllner Netzwerkexperten sind Anfang des Jahres 2000 nämlich angetreten mit Tools zur Netzwerkdiagnose, damals noch für Profibus. Ihre Tools haben sie über die Jahre an die veränderte Kommunikationstechnologie am Markt angepasst. Und mittlerweile bieten sie Lösungen auch mit eigener Vertretung in Österreich (DC-Tower in Wien) für die verschiedensten Netzwerke an. Ihr Arbeitsumfeld fokussiert sich dabei aber längst nicht mehr auf Komponenten. Vielmehr erschließt sich ein immer größerer Bereich mit Beratung und Netzwerkplanung sowohl bei Brownfield- als auch bei Greenfield-Anlagen.

Heterogene Netzwerke dürfen Digitalisierungsprojekte nicht lahmlegen

Netzwerkplanung (Foto: Indu-Sol / RS MEDIA WORLD Archiv)

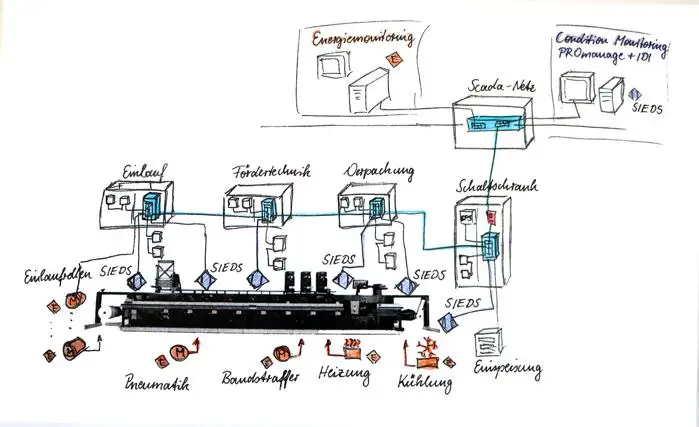

Netzwerkplanung – Verbindet man das IIT-Netz mit dem OT-Netz, lassen sich alle Daten aus der Anlage an das übergeordnete SCADA-System weitergeben. Viele Anlagenbetreiber haben schlechte Erfahrungen gemacht mit der Anbindung von OT-Netzen an IIT-Netze und verlegen daher zusätzliche Leitungen auf Shopfloor-Ebene für die Datenübertragung ans SCADA-System. Das ist technisch nicht notwendig und verursacht immense Zusatzkosten, die zum Stopper von Digitalisierungsprojekten werden können. (Foto: Indu-Sol / RS MEDIA WORLD Archiv)

Die Schmöllner wissen somit aus Erfahrung, warum die Anbindung der OT- an die IIT-Ebene oft nicht funktioniert: Da sind zum einen vollkommen unterschiedliche Umgebungsbedingungen, dann komplett verschiedene und vielfältige Netzwerkstrukturen. Außerdem bringt jeder Maschinen-/Anlagenlieferant andere Switche, Leitungen und Stecker mit. SPS-Applikationen tauschen in Echtzeit Daten im Netzwerk aus, da kann es leicht zu Konflikten mit der IIT-Kommunikation kommen. Und schließlich werden OT-Netzwerke meist durch die Elektroplanung oder -instandhaltung mitbetreut, die sich oft mit dem sehr speziellen Thema Netzwerktechnik zu wenig auskennen. All dies sind jedoch lösbare Probleme, die der weiteren Digitalisierung nicht im Wege stehen sollten.

Netzwerke von der Applikation trennen

Die Lösung des Dilemmas sieht R. Heidl darin, dass man das Netzwerk vom Rest der Applikation trennt. Er macht zur Verdeutlichung einen Vergleich: „Früher hatte jeder Werkzeugmaschinenbauer auch seinen eigenen Schaltschrankbau. Dabei waren die Schaltschränke der einzelnen Unternehmen austauschbar. Darin steckte nicht das wesentliche Know-how. Als die Maschinenbauer bereit waren, diesen Teil der Aufgabe auszulagern, konnten sie sich wieder auf ihre Kernkompetenz konzentrieren. Gleichzeitig konnte der Schaltschrankbauer kostengünstiger liefern und so sparten Anwender im Gesamtprojekt sogar Geld.“ So sollte es auch bei Digitalisierungsprojekten ablaufen: Jeder soll sich auf seine Kernkompetenzen konzentrieren.

Werbung

Automatisierung braucht kosteneffiziente Digitalisierung

Die Automatisierungstechnik in Deutschland braucht Digitalisierung dringender denn je. Aus Sicht der Wirtschaftlichkeit und dem schonenden Umgang mit Ressourcen gilt es jede Menge Potential in heutigen Automatisierungsanlagen zu heben. Bezahlbar einrichten oder nachrüsten und dann auch betreiben lässt sich Digitalisierung aber nur, wenn das bereits vorhandene OT-Netzwerk für die Digitalisierung mit genutzt wird.

Netzwerkplanung – „Man muss wissen, was man tut“

Keine Innenstadt würde auf die Idee kommen, für die LKW des örtlichen Paketzustellers nachträglich eigene Straßen parallel zum bestehenden Straßennetz zu bauen. Insbesondere dann nicht, wenn die vorhandenen Straßen nicht überlastet sind. Das trifft die Situation des OT-Netzwerkes sehr gut. „Moderne Anlagen empfehlen wir mit Blick auf die Zukunft mit einem Gigabit-Backbone auszulegen, aber auch bei Brownfield-Anlagen mit 100 Mbit stört es den zuverlässigen Betrieb der Anlage normalerweise nicht, wenn man per SNMP Informationen bspw. aus den Sensoren und Aktoren ans SCADA-System überträgt“, sagt R. Heidl. „Man muss allerdings wissen, was man tut“, so der Netzwerkspezialist. Oder mit anderen Worten: Nutzt man die vorhandene Kommunikationsinfrastruktur richtig, lassen sich Digitalisierungskonzepte kostengünstiger realisieren als viele denken. Das Auslagern der Netzwerkplanung an externe Experten kann der entscheidende Schritt in Richtung erfolgreiche Digitalisierung sein.

Werbung

Indu-Sol in Kürze

Die zuverlässige und störungsfreie Kommunikation ist der Garant für eine kontinuierliche Produktion. Deshalb hat sich die Indu-Sol GmbH als herstellerneutrales, branchenübergreifendes Technologieunternehmen die objektive Bewertung von Qualität und Stabilität in industriellen Datennetzwerken zur Aufgabe gemacht. Dabei sieht sich das Unternehmen als ganzheitlichen Partner für industrielle Netzwerke. Beginnend mit einem Netzwerkconsulting/ -planung über die Lieferung von Komponenten (Infrastruktur und Diagnose) bis hin zur Unterstützung im Fehlerfall und der Schulung des verantwortlichen Personals.
